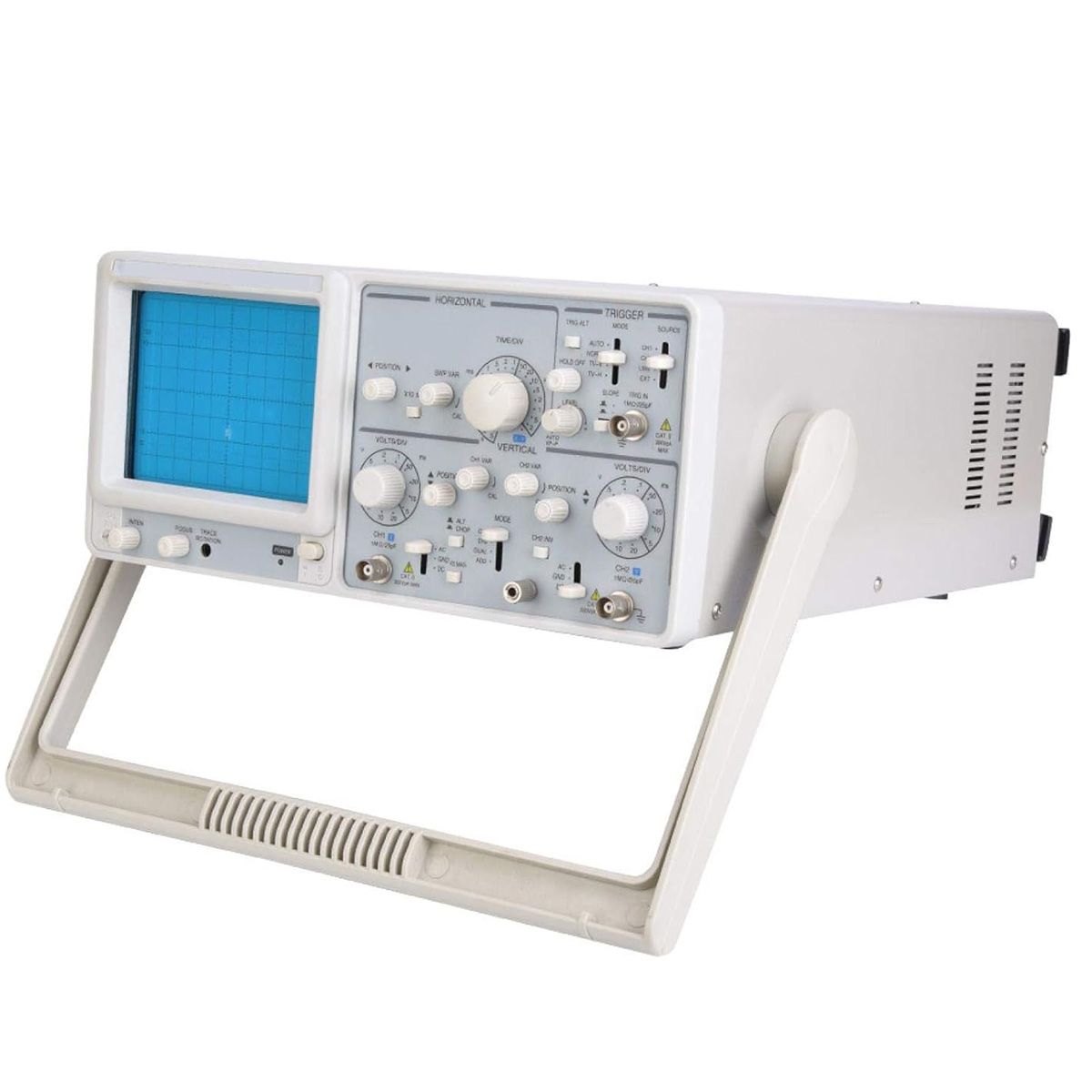

Osciloscop analogic digital

Osciloscop analog dual-trace
Model: YD4320
Bandă de frecvență: 20 MHz
Sistem vertical
Răspuns în frecvență:
DC – 20 MHz
×5 MAG:
DC – 7 MHz
AC: 10 Hz – 20 MHz
Timp de bază: ≤ 17.5 ns ×5 MAG: ~ 8.75 ns
Sensibilitate: 5 mV/div – 5 V/div
Secvență: 1–2–5, în 10 trepte
Precizie: ≤ 3 % ×5 MAG: ≤ 5 %
Stabilitate amplitudine:
Deplasare verticală în centru (2 DIV):
< ±0.1 DIV
Moduri de lucru
CH1
CH2
ALT
CHOP
ADD
Ieșiri și funcții suplimentare:
Ieșire CH1:
Minim 20 mV/div
50 Ω, bandă 50 Hz – 5 MHz
CH2 INV / BAL: funcție de inversare și balans
Echilibru rată de variație: ≤ 1 DIV față de centrul scalei
Impedanță de intrare: ~ 1 MΩ / 25 pF
Tensiune maximă de intrare: 300 V (DC + AC peak-to-peak);
Frecvență ≤ 1 kHz.
Dimensiuni: 310 (L) × 150 (H) × 455 (A) mm
