Dispozitiv de observare a interactiunii dintre campul magnetic si cel electromagnetic creat de conductorul liniar

Dispozitivul permite studiul interacțiunii dintre câmpul magnetic, creat de conductorul liniar, și câmpul electromagnetic. Lucrarea de laborator este recomandată pentru studiul câmpului magnetic.

Experimente propuse:
• Relația dintre forță și curent
• Relația dintre forța și lungimea firului
• Relația dintre forța și intensitatea câmpului magnetic
• Relația dintre forță și unghi
.
Componentele dispozitivului:
• Balanța de curent (SF-8607)
• Kit de accesorii pentru balanță (SF-8608)
• Balanța Ohaus Cent-O-Gram (SE-8725)
• Alimentator de tensiune joasă (SF-9584B)
• Tijă de suport (ME-9355)
• Conductoare de legătura rosii (5 buc) (SE-9750)
• Conductoare de legătură negre (5 buc) (SE-9751)
• Manualul experimentului.

Mod de funcționare:

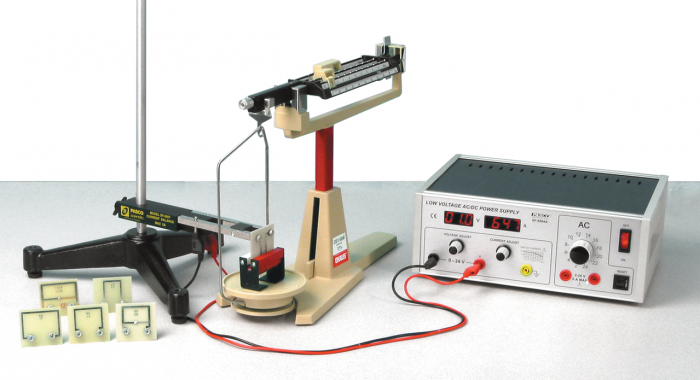

Se monteaza magneții pe un suport de fier și se așează pe o balanță (rezoluție cel putin 0.01 g). Un conductoar linear se suspendă între magneti. Balanța se foloseste pentru a măsura masa magneților si a suportului înainte ca unda de curent să treacă prin conductorul linear. Se alimentează cu curent electric conductorul, producând o forță. Diferențele de citire de pe balanță se pot converti, identificând forța magnetică dintre conductor și câmpul magnetic. Conductorii de lungimi diferite sunt utilizați pentru a masura efectul lungimii asupra forței magnetice. Câmpul magnetic se poate varia schimbând numărul magneților de pe suport. Sursa de alimentare se folosește pentru modificarea curentului ce străbate conductorul. Accesoriile includ toate componentele necesare pentru testarea efectului unghiului asupra forței magnetice.

NOTĂ:
1. Conectarea senzorilor PASSPORT la computer (Mac, Windows, Chromebook), iPad, tabletă sau smartphone, prin conexiune Bluetooth sau USB, se realizează cu ajutorul unei nterfeței AirLink (PS-3200), care se achiziționează separat. Pentru conectarea mai multor senzori la computer, se recomandă utilizarea Interfeței Universale 850 (UI-5000).
2. Pentru colectarea și analiza datelor furnizate de către senzori, aveți nevoie de instalarea unui softwear special, Capstone 2.0 sau SPARKvue, achiziționat în baza unei licențe.

Avantajul echipamentului PASCO:
Experimentul permite studierea lungimii conductorului, curentul, forța câmpului magnetic și unghiul care afectează forța magnetică.
2. Pentru colectarea și analiza datelor furnizate de către senzori, aveți nevoie de instalarea unui softwear special, Capstone 2.0 sau SPARKvue, achiziționat în baza unei licențe.

Accesați link-ul produsului, pentru a vă informa cu privire la accesoriile necesare pentru funcționalitatea acestuia click aici
