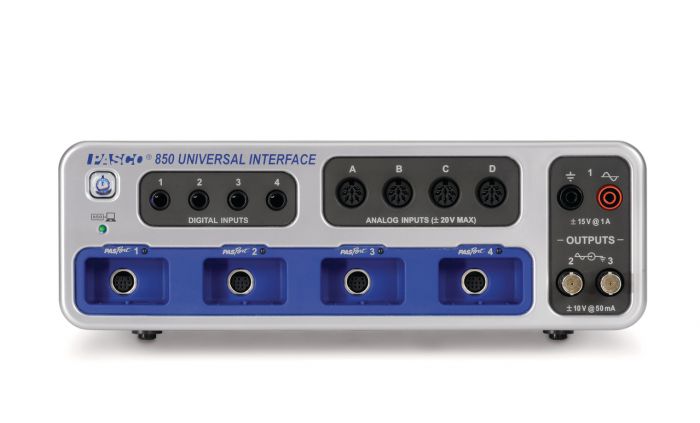

Interfața Universală 850

Cod: UI-5000
6.384,35 Lei (TVA inclus)
5.365,00 Lei (fara TVA)
Voturi (0):
Stoc: Disponibil
Adauga in cos
Descriere

  Interfața Universală 850 este cea mai flexibilă interfață PASCO, proiectată special pentru a fi utilizată împreună cu software-ul performant PASCO Capstone. Are 4 intrări digitale, 4 porturi analogice, 4 porturi pentru senzorii PASPORT, 1 generator de funcții de 15W, cu dublă funcție de mare viteză și multe altele.
Avantaje:
 Intrările digitale permit utilizarea directă a senzorilor ,,photogate’’ și a altor senzori digitali (cum ar fi ,,timpul de zbor), fără a fi necesar un adaptor!
 Sunt compatibile cu întreaga gamă de senzori CI analog PASCO.
 Permit conectarea senzorilor de tensiune, realizându-se, astfel, măsurători până la ± 20 V, precum și măsurători ale frecvenței până la 10MHz, pe unul sau două canale și 1MHz, pe 4 canale.
 Intrările pentru senzorii PASPORT sunt compatibile pentru mai mult de 70 de senzori PASPORT. Totodată, pot fi folosiți și senzorii ScienceWorkshop (50 senzori), lărgind gama de opțiuni și oferind posibilitatea realizării oricărei aplicații.
Ieșirile de pe Interfața Universală 850 includ și 1 generator de functii de 15 W, ce furnizează până la ±15 V, 1A, DC și AC. Tensiunea și intensitatea curentului electric pot fi măsurate și înregistrate direct cu ajutorul interfaței Universale 850.
Formele undei: sinusoidală, triunghiulară, patrată, panta positivă și negativa (toate cu iesire în DC ), cu o gamă de frecvență de 0,001 Hz până la 100 kHz.
Cele doua generatoare suplimentare furnizează putere scazută la frecvențe mari (mai mari de 500 KHz), cu un control independent al frecvenței, formei de undă, schimbarii de amplitudine și de fază.
Detalii:
 4 porturi Photogate (se conecteză direct cu ,,Photogate’’, ,,timp de zbor’’ etc);
 4 porturi analogice (se utilizează cu toti senzorii analogici Science Workshop, cum ar fi cei de măsurare a tensiunii, forței și a sunetului);
 4 porturi PASPORT (compatibile cu linia completă a celor peste 70 de senzori PASPORT);
 Generator de funcții de 15 W, cu amplificator de putere;
 2 generatoare de funcții de frecvență mare, viteză sporită de eșantionare - până la 10 MHz, pe 2 canale sau 1 MHz, pe 4 canale;
 Conexiune USB 2.0 pentru calculator;
 44 - Pin port de expansiune pentru extensibilitate completă în viitor;
 Intrare/iesire externă, pentru asigurarea sincronizării mai multor interfețe 850;
 Intrările analogice sunt protejate de fluctuațiile de curent  până la ± 300  de volți, care pot produce scurtcircuite;
 Garanția PASCO de 5 ani pentru Interfața Universală 850.
Componente:
• Interfața
• Cablu USB
• Ghid pentru start rapid
Principii de funcționare:
 Utilizează senzorii albaștrii PASPORT și cei negri Science Workshop;
 Interfața Universală 850 poate fi utilizată simultan cu alte interfețe PASPORT;
 Controlul este asigurat de noul software Capstone de la PASCO, care asigură monitorizarea concomitentă a celorlalte interfețe PASCO conectate prin USB;
 Incorporează un generator de semnal de 100kHz, un amplificator de putere de 15W și un osciloscop cu rata frecvenței de 10MHz, toate într-un singur dispozitiv.
    Specificații tehnice:
• 4 porturi analogice: pentru utilizarea senzorilor analogici Science Workshop
• Impedanta de intrare : 1MΩ
• Protecția de intrare : ±250V DC
• Selectarea niveului de tensiune: X1, X10,X100,X1000
• A nu se folosi cu amplificatorul CI-6552A!
Colectarea de probe la mare viteza :
• Determinarea tensiunii electrice simultan, din 2 canale, cu rata de până la 10MHz sau prin 3 sau 4 canale, cu 1MHz;
Generatorul de funcție de 15W :
• formele undei: sinusoidală, triunghiulară, pătrată, pantă positivă și negativă (toate cu ieșire în DC );
• frecvențe în gama 0.001 Hz - 100kHz ; 1mHz rezoluție
• amplitudinea tensiunii: ±15 V
• rezoluție: 7.3 mV, 12-bit DAC
• curent maxim la iesire: 1 A la 15 V
• limita de curent selectabil pe scurtcircuit: 1,5 A, 1,1 A, 0,55A
• limita de tensiune selectabilă
• funcție pentru schimbarea frecvenței
• selectare DC ofset
• măsurarea curentului de ieșire 61µA la 10 V
Generatoare independente (2) de funcție de mare frecvență:
• control independent al frecvenței și amplitudinii formelor de undă;
• formele undei: sinusoidală, triunghiulară, pătrată, pantă positivă și negativă (toate cu ieșire în DC);
• domeniul frecvenței: de la 0.001 Hz la 500kHz, rezoluție de 1mHz
• amplitudinea tensiunii: ±10 V
• rezoluție: 2,5mV, 12-bit DAC
• curent maxim de iesire: 50mA la 10 V
Porturi Photogate (4)
• conectarea directă a senzorilor digitali, cum ar fi Photogate și “timpul de zbor”  la interfața Universală 850, fără a mai fi nevoie de adaptoare;
• compatibilitatea cu toți senzorii digitali Science Workshop;
• compatibilitatea cu senzorul de detectare a conectivității.
Porturi de senzori PASPORT (4)
• compatibilitatea cu toată gama de senzori PASCO (peste 70 de senzori PASPORT);
• rata de eșantionare a porturilor poate fi mai mare de 1000 Hz;
• dependența de senzori a ratelor de eșantionare;
 Adaptorul de energie 850
• 20 VDC, 6A
Conectarea cu calculatorul
USB 2.0 (4890 Mbps)
Mecanism de declanșare extern intrare/iesire
• Jack BNC
• Sincronizare multipla cu Interfața Universală 850
• Direcția semnalului controlat de software-ul 3.3 V TTL, 510 Ω
• Protectie ESD
Modul exterior cu conector de 44 pini
• Asigură conectarea accesoriilor, controlul  și monitorizarea unei varietăți de dispozitive noi, cum ar fi motoarele „pas cu pas” sau plăcile cu circuite;
• Acces la 3 generatoare de semnal;
• 80 pini digitali suplimentari I /O;
• 3 intrări analogice suplimentare diferențiale ( ± 10 V);
• Canal PASPORT de mare viteză pentru autoidentificarea modulului - în mufă;
• Surse de alimentare : 5 V la 500 mA , ± 12 V la ± 300 mA.
