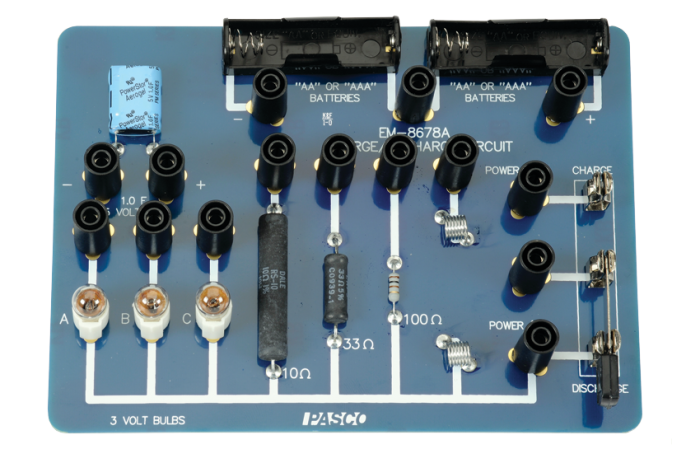

Trusă pentru circuite de curent continuu

   Trusa reprezintă o oportunitate excelentă pentru a observa și măsura comportamentul circuitelor de curent continuu. Aceasta conține baterii, condensatori, becuri, rezistențe și conductoare de legatură. În plus, conține o fantă liberă pentru a permite înserarea unei componente, la alegere, pentru experimentele ulterioare.
Experiment recomandat:
 Se încarcă condensatorul cu ajutorul bateriilor, după care se descarcă prin rezistor sau prin bec. In timpul descărcării condensatorului, se măsoară intensitatea și tensiunea curentului, reprezentând grafic relația dintre tensiune și curent pentru diverse valori. Acest sistem permite observarea modului de încarcare al condensatorului și schimbul de energie între condensator și bateriile de Ni-Cd.
Componența trusei:
• Condensator 1F
• Becuri (3x)
• Rezistor de 10Ω
• Rezistor de 33Ω
• Rezistor de 100Ω
• Suport pentru baterii (AA sau AAA)
• Întrerupător dublu
• Conductoare de legatură
• Manual de instrucțiuni
