Dispozitiv pentru studiul campului magnetic al bobinei

Dispozitivul permite studiul câmpului magnetic creat de o bobină, dependența intensității câmpului magnetic al bobinei parcursă de curent de distanța bobinei de-a lungul axei. In plus, se examinează efectul variației bobinei asupra formei câmpului magnetic dintre bobinele Helmholtz.
Lucrarea de laborator este recomandată pentru studiul câmpului magnetic

Componentele dispozitivului:
• Bobină Helmholtz (EM-6715)
• Bobină cu 500 spire (EM-6723) (2)
• Șină de montare (CI-6692)•
• Bază mică rotundă (2 buc) (ME-8974A)
• Tijă de oțel, 25 cm (ME-8988) (2)
• Banc optic (60 cm) (OS-8541)
• Clemă pentru banc optic (set de 2 buc) (OS-8479)
• Senzor de mișccare și rotație Pasport (PS-2120A)
• Senzor al câmpului magnetic cu 2 axe Pasport (PS-2162)
• Conductoare de legătura roșii (5 buc) (SE-9750)
• Conductoare de legătura negre (5 buc) (SE-9751)
• Bobină primară și secundară (SE-8653)
• Set de mase marcate (SE-8759)

Mod de funcționare:

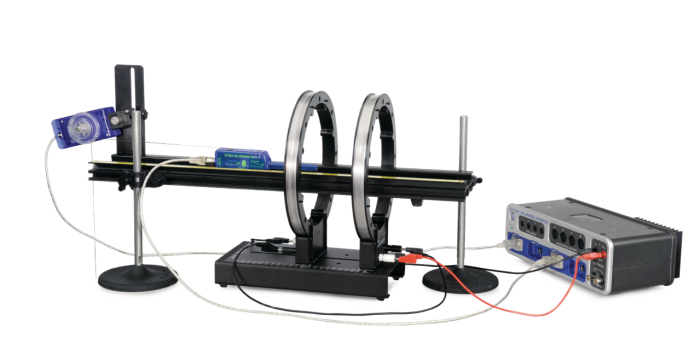

Câmpurile magnetice ale unor bobine diferite se realizează în funcție de poziția senzorului de detreminare a câmpului magnetic prin bobine, ghidat pe o șină. Poziția este înregistrată de un fir atașat de senzorul campului magnetic, care trece peste senzorul de mișcare și rotație către o greutate. Este interesant să se compare câmpul din bobinele Helmholtz , la o distanță egala cu raza bobinei, cu câmpul bobinelor la distanță mai mica sau mai mare decât raza bobinei. Câmpul magnetic din interiorul unui solenoid poate fi examinat atât in direcția radială, cât și în cea axială.

Avantajul echipamentului PASCO:
Relația teoretică pentru câmpul magnetic poate fi realizata pe același grafic.

Pentru realizarea experimentului trebuie achizitionata si Interfata Universala 850 (cod UI-5000)
