Dispozitiv pentru studiul undelor stationare

Lucrarea de laborator este recomandată pentru studiul undelor staționare.

Componentele dispozitivului:
• Fir vibrator (WA-9857)
• Fir impletit (SE-8050)
• Senzor de forță Pasport (PS-2104)
• Cleme mici (6 buc) (SE-7286)
• Conductoare de legatură roșii (5 buc) (SE-9750)
• Ruletă de 30 metri (SE-8712A)

Mod de funcționare:

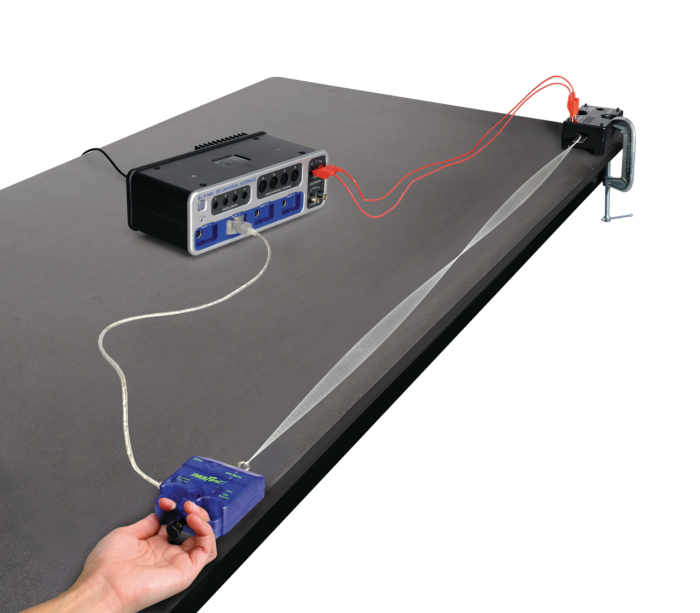

Se studiază undele staționare într-un fir, variind frecvența declanșatorului și păstrând numărul segmentelor constant. Firul vibrator este alimentat de o interfață universală 850. Utilizatorul poate varia atât frecvența, cât și amplitudinea.
Elementul de noutate al acestui experiment este dat de faptul că utilizatorii (elevii, studenții) sunt cei care stabilesc tensiunea din fir, acționând direct asupra senzorului de forță. Astfel, este experimentată schimbarea de tenisune pentru a varia numărul segmentelor. In loc să atârne mai multe greutăți pe un scripete, utilizatorii acționa direct, prin tragerea firului, pentru a realiza un număr mai mic sau mai mare de segmente. Aceasta îi ajută să rețină relația dintre tensiune și lungimea de undă. Interfața universală 850 controlează frecvența și amplitudinea undelor sinusoidale aplicate firului vibrator. Pe masură ce frecvența este treptat mărită (din 10 în 10 Hz), elevul trage de senzorul forță pentru a regla tensiunea, în rezonanță cu firul vibrand. Pe masură ce se înregistrează fiecare măsuratoare, se completează, în timp real, un grafic forță/frecvență. Pentru analiza datele se foloseste PASCO Capstone, ce asigură crearea unui grafic forță/pătratul frecvenței. Inclinarea liniei drepte rezultate se folosește (împreună cu lungimea firului) pentru a calcula o valoare experimentală pentru densitatea firului.

NOTĂ:
1. Conectarea senzorilor PASSPORT la computer (Mac, Windows, Chromebook), iPad, tabletă sau smartphone, prin conexiune Bluetooth sau USB, se realizează cu ajutorul unei nterfeței AirLink (PS-3200), care se achiziționează separat. Pentru conectarea mai multor senzori la computer, se recomandă utilizarea Interfeței Universale 850 (UI-5000).
2. Pentru colectarea și analiza datelor furnizate de către senzori, aveți nevoie de instalarea unui softwear special, Capstone 2.0 sau SPARKvue, achiziționat în baza unei licențe.

Accesați link-ul produsului, pentru a vă informa cu privire la accesoriile necesare pentru funcționalitatea acestuia click aici
